亚洲欧美乱综合图片区小说区,欧美人与禽2O2O性论交,人善交vide欧美,在线观看永久免费视频直播

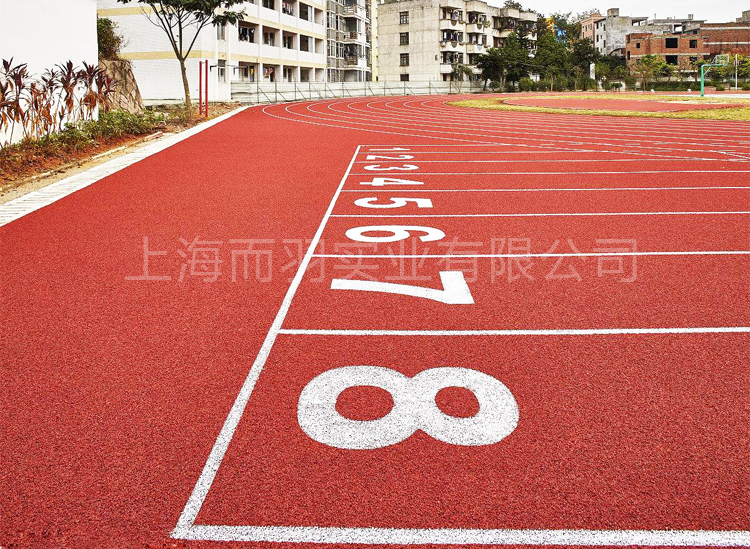

而羽體育從事專業(yè)塑膠跑道建設(shè)已經(jīng)長達12年了，但是從多年的塑膠跑道建設(shè)經(jīng)驗來看，建設(shè)塑膠跑道都會出現(xiàn)很多不同的問題。下面我們來介紹一下建設(shè)塑膠跑道中遇到的問題。

一、塑膠跑道修建過程中存在的問題

1）在安裝塑膠跑道時，要仔細(xì)考慮太陽每天的照射位置，以及風(fēng)向條件，為了避免太陽位置低時的炫目影響，塑膠跑道的縱軸應(yīng)該沿南北方向軸，也允許出現(xiàn)北——東北或北——西北方向的偏離。其它種類項目的運動場地，如籃球場、網(wǎng)球場、排球場、足球場等在修建時也要考慮太陽每天照射位置和風(fēng)向?qū)�運動時的影響。然而有不少塑膠跑道設(shè)計的方向違反了以上所述的原則，某些單位耗巨資修建塑膠跑道，方向縱軸東西向的。這對運動員的訓(xùn)練和比賽非常不利，致使許多大型比賽無法安排。

2）塑膠跑道排水和上水系統(tǒng)設(shè)計不合理。下大雨20min以內(nèi)不能快速把水排出，有的上水系統(tǒng)設(shè)計在塑膠面層地下面，一旦水管裂開，發(fā)生漏水，塑膠跑道底層被泡脫離地基，修理時還要去掉塑膠面層，挖掉地基層才能修整，造成很大浪費。

3）塑膠跑道左右傾斜度不得超過1:1000，在運動方向上的傾斜度不得超過1:1000�！倍�某些學(xué)校修建的塑膠跑道，北南形成一個大坡，超過1:1000的傾斜度要求。還有一些新建塑膠跑道左右傾斜度超過1:100的規(guī)定。還有一些單位修建的籃球、排球、網(wǎng)球場，其周邊的網(wǎng)墻、照明燈柱、廣告牌等距場地界線很近，有的僅有1m，違反了籃球競賽規(guī)則界線外2m內(nèi)無障礙的規(guī)定，違反了網(wǎng)球場競賽規(guī)則距端線6.4m，離邊線3.66m的規(guī)定，違反了排球競賽規(guī)則比賽場地四周到少有3m寬的無障礙區(qū)的規(guī)定。還有的在場地界線內(nèi)設(shè)置各種井蓋。這些不正確的設(shè)計，嚴(yán)重妨礙了體育場地使用的性能，有的造成嚴(yán)重的人身傷害事故。

4）一些單位修建塑膠跑道時，沒有完整的設(shè)計施工圖紙，有的圖紙也沒有經(jīng)過有關(guān)專家論證，致使施工過程的不規(guī)范。

二、塑膠跑道存在問題的原因分析

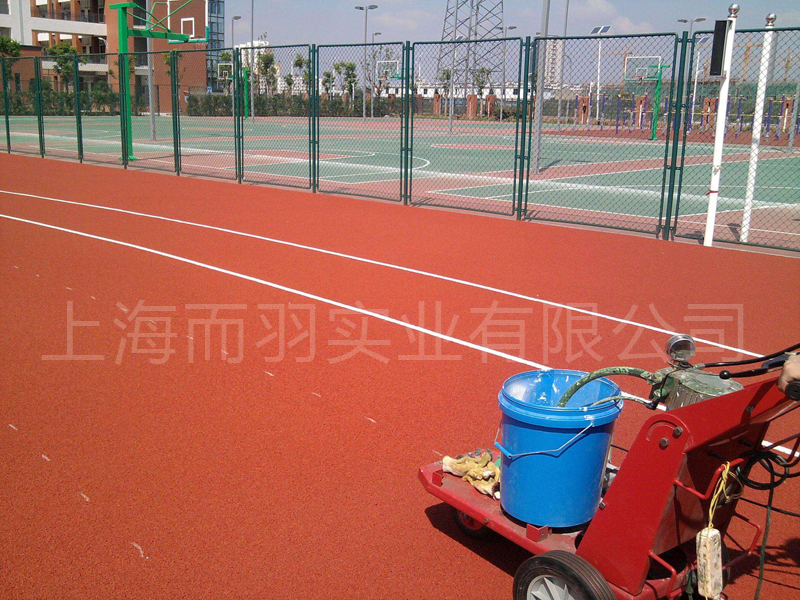

1）場地基準(zhǔn)標(biāo)樁點不準(zhǔn)確。塑膠跑道修好后，畫線不對，比賽的距離不準(zhǔn)，對比賽造成很大的影響。產(chǎn)生的原因是施工人員水平差，使用未標(biāo)定的鋼尺或皮尺測量，致使標(biāo)準(zhǔn)場地數(shù)據(jù)失真。

2）塑膠跑道不按設(shè)計要求鋪設(shè)、厚度不夠。如塑膠跑道應(yīng)厚13mm，而有的只鋪10mm左右；三級跳遠(yuǎn)、撐竿跳高、標(biāo)槍助跑道和跳高起跳區(qū)的厚度應(yīng)為25mm，而有的沒有加厚或只鋪18mm左右�；@球、排球場應(yīng)鋪8mm，而有的只鋪5～6mm，由于塑膠面層太簿，其柔量較小，產(chǎn)生較小的彈性，運動員比賽時腳對地面的沖擊力增加，從而導(dǎo)致傷害的發(fā)生。

3）塑膠跑道表面不平，沒達到各體育項目規(guī)則要求的平整度。眾所周知，塑膠跑道面層是沒有氣孔的，因而對傾斜度和水平度要求是很嚴(yán)格的，否則，在低處會出現(xiàn)水塘，塑膠跑道長期積水，會提早老化使用壽命。

4）塑膠跑道顆粒嚴(yán)重脫離。脫離的原因有二：
①在鋪塑膠過程中，技術(shù)不熟練，沒有很好的掌握灑顆粒的時機，因為灑顆粒的時機是和當(dāng)時的氣候溫度、溫度相關(guān)聯(lián)的，是即時決定的，過早會顆粒下沉，太晚顆粒粘接不牢；
②有些施工單位用料魚目混珠，用三元乙丙橡膠顆粒替代聚氨脂膠粒，而三元乙丙膠粒與聚氨脂塑膠親和力差，使粘接力不夠牢固，造成顆粒脫落。

5）所有合成材料面層都依賴于高標(biāo)準(zhǔn)的基礎(chǔ)建造，塑膠跑道基礎(chǔ)的好壞，直接影響塑膠跑道的質(zhì)量。有些施工單位在體育場地基礎(chǔ)施工過程中偷工減料，如灰土層配料比例失調(diào)，達不到三七灰土的要求；有的黃土質(zhì)地差、砂石多，沒有處理就使用；混凝土層使用非正式廠家的產(chǎn)品，有的使用標(biāo)號低的水泥；中粒式的石屑式瀝青混凝土太薄，表面不平；加之壓路機噸位小，碾壓次數(shù)又少，達不到規(guī)定的密實度。這樣的基礎(chǔ)根本保障不了塑膠跑道的使用壽命。

6）塑膠配料不符合國家體育用品質(zhì)量監(jiān)督檢驗中心的有關(guān)規(guī)定，

   配比嚴(yán)重失調(diào)，造成塑膠過早老化斷裂，根本達不到8～10年不大修的質(zhì)量標(biāo)準(zhǔn)。在塑膠跑道配料中甲組聚氨脂是主要原料，其價錢最貴，乙組由固化劑、色漿、阻燃劑、抗氧抗紫外線劑和填料組成，其中填料滑石粉、陶土和氯化石蠟（液）價格低廉，甲組乙組配比如果超過1:4時，其塑膠產(chǎn)品質(zhì)量有些指標(biāo)就達不到有關(guān)標(biāo)準(zhǔn)，有的廠商減少聚氨脂用量，增加填料用量，配比達到1:5～8時，這樣的塑膠質(zhì)量必定不合格。塑膠填料還有一種叫黑顆粒，它主要是用舊橡膠制品加工而成，其價格低廉，配比在20%～25%左右，而有的施工配比竟達到50%左右，這樣的塑膠當(dāng)然保證不了質(zhì)量。肯定會出現(xiàn)前面所述的問題。
